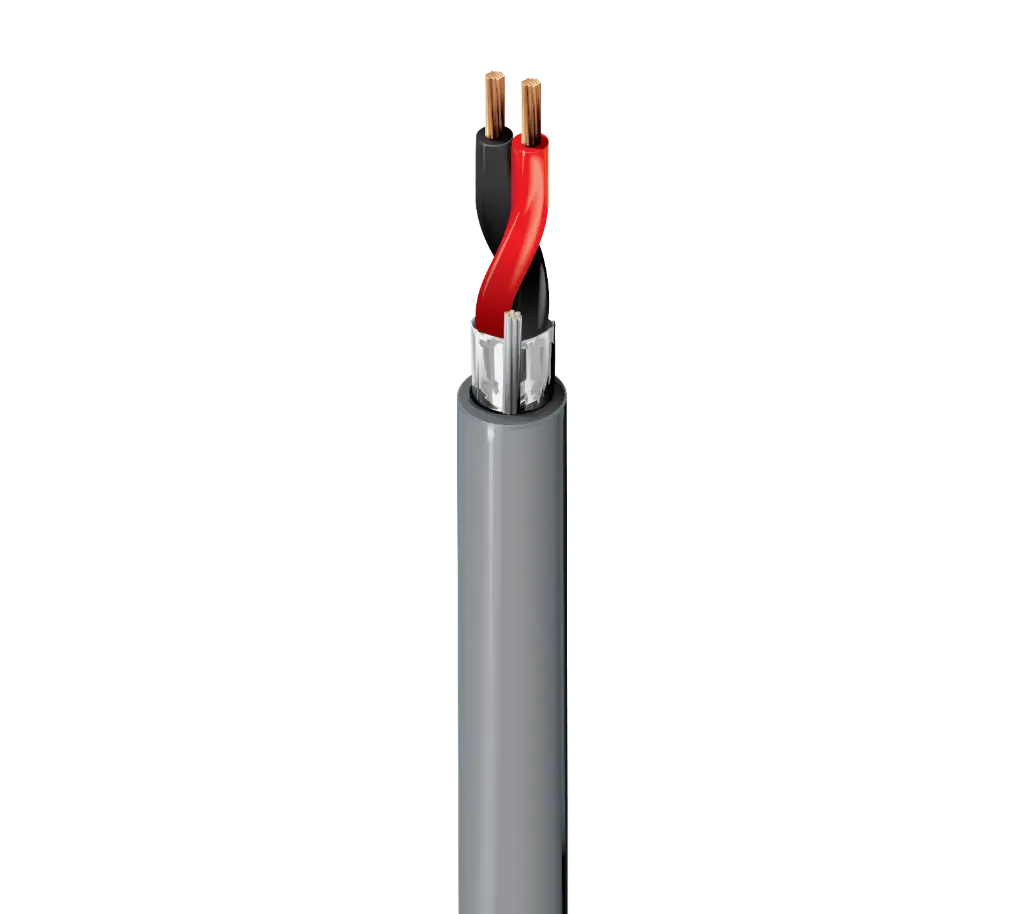

Belden Security & Sound, 2 Conductor 18 AWG, BC, Shielded, CMR
Belden Security & Sound, 2 Conductor 18 AWG, BC, Shielded, CMR (5300FE) من منتجات منتج. راجع المواصفات الفنية وبيانات المنتج لاختيار الحل المناسب، ومتوفر من دو لينك مصر للفنيين والشركات والمشروعات.
5300FE
كابل صوت أمني وتجاري، Riser-CMR، موصلين 18 AWG نحاس صافي مجدول بعزل Polypropylene ودرع Beldfoil® وغلاف PVC مع خيط فتح
عام
| الموديل | 5300FE |
|---|
المواصفات الفنية
| الموديل | 5300FE |
| عام | |
| الوصف | أمن وصوت، موصلان 18 AWG، نحاس عاري، مغلف بدرع، CMR |
| التطبيقات المناسبة | أنظمة الاتصال الداخلي/النداء العام، أنظمة الصوت |
| الملاءمة البيئية | داخلي - رأسي، داخلي |
| التركيب | |
| الموصلات | 2 × 18 AWG، 7×26 مجدولة، نحاس عاري |
| العزل | بولي أوليفين، سماكة اسمية 0.23 mm، قطر اسمي 1.6 mm |
| ترميز الألوان | أسود، أحمر |
| الدرع الخارجي | شريط ثنائي الطبقة (ألومنيوم + بولي)، تغطية 100% |
| سلك التصريف (Drain wire) | 24 AWG (7×32) نحاس مقلّون |
| الغلاف الخارجي | PVC، سماكة اسمية 0.43 mm، مع خيط تمزيق |
| القطر الكلي للكابل (اسمي) | 4.11 mm (0.162 in) |
| كهربائي | |
| المقاومة الاسمية للموصل (DCR) | 6.5 أوم/1000 ft |
| السعة الاسمية بين الموصلات | 170 pF/m (53 pF/ft) |
| السعة الاسمية بين الموصل والعناصر الأخرى | 313 pF/m (95.5 pF/ft) |
| الحثية الاسمية | 0.476 µH/m (0.145 µH/ft) |
| التيار الأقصى | 5 A لكل موصل عند 25°C |
| المقاومة الاسمية للدرع الخارجي (DCR) | 53.31 أوم/km (16.25 أوم/1000 ft) |
| جهد UL المقنن | 300 V (CMR) |
| ميكانيكي | |
| درجة حرارة التشغيل | -20°C to +75°C |
| أدنى نصف قطر انحناء (ثابت / أثناء التركيب) | 41 mm (1.6 in) |
| أقصى شد للسحب | 26 kg (58 lbs) |
| وزن الكابل بالجملة | 18 lbs/1000 ft |
| المعايير | |
| قابلية الاشتعال / رد الفعل تجاه الحريق | UL 1666 Riser, FT4, IEC 60332-1-2 |
| فئة CPR الأوروبية (Euroclass) | Eca |
| NEC / UL | Article 800, CMR |
| مكافئ Plenum | 6300FE |
العزل
| العنصر | الخامة | السُمك الاسمي | قطر العزل الاسمي | كود الألوان |
| الموصلات | PO - Polyolefin | 0.009 in (0.23 مم) | 0.062 in (1.6 مم) | أسود، أحمر |
الدرع الخارجي
| نوع الدرع | الخامة | التغطية | نوع سلك التصريف |
| شريط | Bi-Laminate (ألومنيوم + بولي) | 100% | 24 AWG (7x32) TC |
الغلاف الخارجي
| الخامة | السُمك الاسمي | القطر الاسمي | خيط فتح الغلاف (Ripcord) |
| PVC - Polyvinyl Chloride | 0.017 in (0.43 مم) | 0.162 in (4.11 مم) | نعم |
القطر الكلي للكابل (اسمي) | 0.162 in (4.11 مم) |
